6.3 零部件
6.3.1 零部件尺寸公役防火卷簾首要零部件尺寸公役應合適表6的劃定。

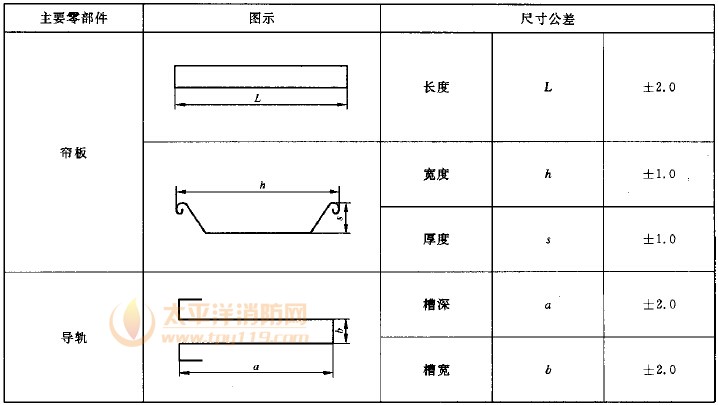

表6 首要零部件尺寸公役
單元為毫米（mm）
6.3.2.1 鋼質防火卷簾相鄰簾板串接后應動彈矯捷，擺動90°不允許零落，如圖2所示。
6.3.2.2 鋼質防火卷簾簾板兩頭擋板或防竄機構應拆卸安穩，卷簾運轉時相鄰簾板竄動量不應大于2mm。
6.3.2.3 鋼質防火卷簾的簾板應平直，拆卸成卷簾后，不允許有孔洞或裂縫存在。
6.3.2.4 鋼質防火卷簾復合型簾板的兩簾片毗連應安穩，添補料填加應充分。

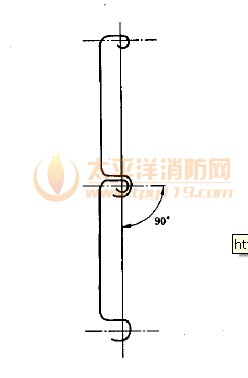

圖2 簾板串接后擺動表示圖
6.3.3 無機纖維復合簾面
6.3.3.1 無機纖維復合簾面拼接縫的個數每米內各層累計不應跨越3條，且接縫應防止堆疊。簾面上的受力縫應接納雙線縫制，拼接縫的搭接量不應小于20mm。非受力縫可接納單線縫制，拼接縫處的搭接量不應小于10mm。
6.3.3.2 無機纖維復合簾面應沿簾布緯向每隔必然的間距設置耐低溫不銹鋼絲（繩），以承載簾面的自重；沿簾布經向設置夾板，以保障簾面的全體強度，夾板間距應為300mm～500mm。
6.3.3.3 無機纖維復合簾面上除應裝夾板外，兩頭還應布防風鉤。
6.3.3.4 無機纖維復合簾面不應間接毗連于卷軸上，應經由過程安穩件與卷軸相連。
6.3.4 導軌
6.3.4.1 簾面嵌入導軌的深度應合適表7的劃定。導軌間距間隔跨越表7劃定，導軌間間隔每增添1000mm時，每端嵌入深度應增添10mm。
6.3.4.2 導軌頂部應成圓弧形，以便于卷簾運轉。
6.3.4.3 導軌的滑動面、側向卷簾供滾輪轉動的導軌外表應滑膩、平直。簾面、滾輪在導軌內運轉時應安穩順暢，不應有碰撞和打擊景象。
表7 嵌入深度
單元測試為直徑
6.3.4.5 防火防煙卷簾的導軌內應設置防煙裝配，防煙裝配所用資料應為不燃或難燃資料，如圖3所示，防煙裝配與簾面應平均慎密貼合，其貼合面長度不應小于導軌長度的80%。

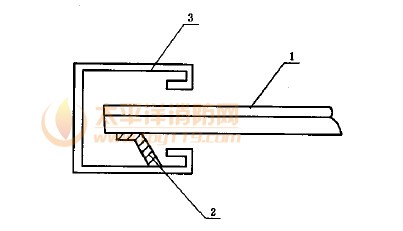

圖3 導軌防煙裝配表示圖
1——簾面；2——防煙裝配；3——導軌。
6.3.4.6 導軌現場裝配應安穩，預埋鋼件的間距為600mm～1000mm。垂直卷卷簾的導軌裝配后絕對根本面的垂直度偏差不應大于1.5mm/m，全長不應大于20mm。
6.3.5 門楣
6.3.5.1 防火防煙卷簾的門楣內應設置防煙裝配，防煙裝配所用的資料應為不燃或難燃資料，如圖４所示。防煙裝配與簾面應平均慎密貼合，其貼合面長度不應小于門楣長度80%，非貼合部位的裂縫不應大于2mm。
6.3.5.2 門楣現場裝配應安穩，預埋鋼件的間距為600mm～1000mm。
6.3.6 座板

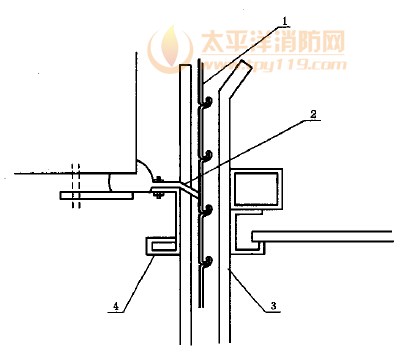

圖4 門楣防煙裝配表示圖
1——簾面；2——防煙裝配；3——導軌；4——門楣。
6.3.6.1 座板與空中應平行、打仗應平均。
6.3.6.2 座板的剛度應大于卷簾簾面的剛度。座板與簾面之間的毗連應安穩。
6.3.7 傳動裝配
6.3.7.1 傳動用滾子鏈和鏈輪的尺寸、公役及根基參數應合適GB/T 1243的劃定，鏈條靜強度、選用的允許寧靜系數應大于4。
6.3.7.2 傳動機構、軸承、鏈條外表應無銹蝕，并應按請求加適當光滑劑。
6.3.7.3 垂直卷卷簾的卷軸在一般利用時的撓度應小于卷軸長度1/400。
6.3.7.4 側向卷卷簾的卷軸裝配時應與根本面垂直。垂直度偏差應小于1.5mm/m。全長應小于5mm。
6.3.8 卷門機
防火卷簾用卷門機應是經國度消防檢測機構檢測及格的定型配套產物，其機能應合適附錄Ａ的劃定。
6.3.9 節制箱
防火卷簾用節制箱應是經國度消防檢測機構檢測及格的定型配套產物，其機能應合適附錄Ｂ的劃定。
