7.4 機能請求
7.4.1 耐風壓機能7.4.1.1 實驗裝備
簾板耐風壓實驗裝備表示圖如圖７所示。實驗裝備包含以下幾局部：
a）可調支架：支架帶有鎖緊裝配，經由過程調理支架能夠對差別長度的簾板停止耐風壓實驗。
b）砂袋：每一個砂袋的品質為3.0kg，內裝疏松密度為1500kg/m3的砂子，用來對試件停止加載。
c）撓度計：丈量并顯現被測試件的撓度。其精度為±1.0mm。
d）其余：直尺、鋼卷尺、卡尺、磅秤。
7.4.1.2 試件
從出產前提完全不異的簾片中，肆意抽取３片，將其橫向嚙分解卷簾狀作為試件。
7.4.1.3實驗步驟
a）丈量試件品質、尺寸，并計較出頭具名積。
b）將試件裝配在可調支架的導軌槽內，并使其頂風面向上。
c）將表８劃定的耐風壓值換算成試件答允受的荷載值。
d）開啟撓度計，按圖７所示的安排挨次將砂袋均勻地安排在試件上。
e）待10min后，讀取撓度計的顯現數據。此數據即為試件的跨中撓度。

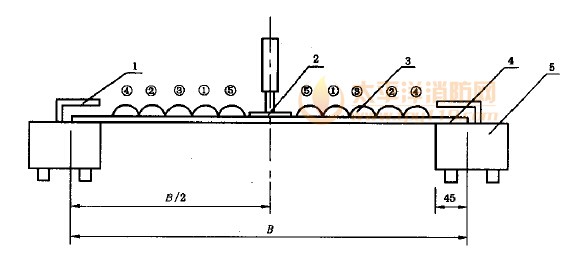

圖7 簾板耐風壓實驗裝備表示圖
1——導軌槽；
2——撓度計；
3——砂袋；
4——簾板；
5——可調支架。
7.4.2 防煙機能
7.4.2.1 導軌和門楣
防火防煙卷簾導軌和門楣的防煙機能按7.3.4.3和7.3.5的劃定停止丈量。
7.4.2.2 簾面漏煙量
7.4.2.2.1 實驗裝備
簾面漏煙量實驗裝備表示圖如圖8所示。實驗裝備包含以下幾局部：

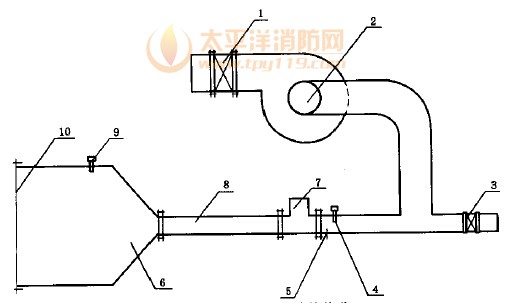

圖8 簾面漏煙量實驗裝備表示圖
1——進氣閥；6——毗連管道；
2——引風機；7——氣體流量計；
3——旁通調理閥；8——丈量管道；
4——壓力傳感器；9——壓力傳感器；
5——溫度計；10——試件。
a）毗連管道：試件經由過程毗連管道與氣體流量計相連，毗連管道的截面尺寸為1m×1m，軸向長度為2m。
b）丈量管道和藹體流量計：氣體流量可接納標準孔板、旋渦流量計或其余流量丈量儀表停止丈量。氣體流量計的丈量精度應不低于±51/min。氣體流量計裝配在丈量管道中。
c）壓力傳感器：丈量并顯現毗連管道和丈量管道內的氣體壓力，其丈量精度應不低于±3Pa。
d）溫度計：丈量并顯現丈量管道內的氣體溫度，其丈量精度應不低于±1℃。
e）引風機體系：包含引風機、進氣閥、旁通調理閥和旁通管道。
7.4.2.2.2 試件
試件由簾面和框架構成。簾面有用面積為1m×1m，簾面裝配在框架中，與框架的打仗局部應密封。
7.4.2.2.3 實驗步驟
a）將試件裝配在毗連管道上，并用密封資料將試件密封。
b）調劑各丈量儀表，使其進入一般任務狀況，啟動引風機，調理進氣閥和旁通調理閥，使試件前后的氣體差壓為20Pa±3Pa，待不變后，丈量并記實氣體流量計的流量和藹體流量計處的氣體壓力及溫度。丈量并記實現在的大氣壓力。此時測得的流量為裝備的漏煙量。
c）拆去試件的密封，調劑進氣閥和旁通調理閥，使試件前后的氣體差仍堅持為20Pa±3Pa，待不變后，丈量并記實氣體流量計的流量和藹體流量計處的氣體壓力及溫度。丈量并記實現在的大氣壓力。此時測得的流量為總漏煙量。

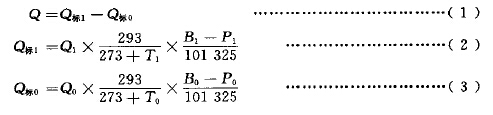

d）試件漏煙量（簾面漏煙量）的計較：
Q——標準狀況下試件的漏煙量，立方米為每平方米每分鐘[m3/（m2·min）]；
Q標1——標準狀況下總漏煙量，立方米每平方米每分鐘[m3/（m2·min）]；
Q標0——標準狀況下裝備漏煙量，立方米每平方米每分鐘[m3/（m2?min）]；
Q1——實測總漏煙量，立方米每平方米每分鐘[m3/（m2·min）]；
T1——測總漏煙量時，丈量管道內的氣體溫度，單元為攝氏度（℃）；
B1——測總漏煙量時的大氣壓力，單元為帕（Pa）；
P1——測總漏煙量時，流量計處的氣體壓力，單元為帕（Pa）；
Q0——實測裝備漏煙量，[m3/（m2·min）]；
T0——測裝備漏煙量時，丈量管道內的氣體溫度，單元為攝氏度（℃）；
B0——測裝備漏煙量時的大氣壓力，單元為帕（Pa）；
P0——測裝備漏煙量時，流量計處的氣體壓力，單元為帕（Pa）。
7.4.3 運轉安穩機能
防火卷簾運轉安穩機能接納目測停止查驗。雙簾面卷簾的兩個簾面之間的高度差接納鋼卷尺丈量。
7.4.4 噪聲
防火卷簾在運轉中的噪聲接納聲級計丈量。聲級計距卷簾外表的垂直間隔為1m，距空中的垂直間隔為1.5m，應程度丈量3點，取均勻值。
7.4.5 電動啟閉及自重降落運轉速率
防火卷簾電動啟、閉及自重降落的運轉速率接納鋼卷尺、秒表停止丈量。
7.4.6 兩步封閉機能
防火卷簾兩步封閉機能接納目測停止查驗。延時時候接納秒表停止丈量。
7.4.7 溫控開釋機能
7.4.7.1 溫控開釋裝配舉措溫度
挑選3套溫控開釋裝配，按GB 15930—1995中5.1的劃定停止實驗，溫控開釋裝配舉措溫度全數及格，判為舉措溫度及格，不然判為不及格。
注：能供給有用查驗報告的，可不做該項實驗。
7.4.7.2 溫控開釋裝配聯動機能
防火卷簾裝配并調試終了后，開啟至上限，堵截電源，加熱溫控開釋裝配，使其感溫元件舉措，察看卷簾降落封閉環境。
7.4.8 耐火機能
防火卷簾的耐火極限按GB/T 7633的劃定停止實驗。此中鋼質防火卷簾和無機纖維復合防火卷簾的耐火極限按GB/T 7633的劃定測其耐火完全性；特級防火卷簾的耐火極限按GB/T 7633的劃定測其耐火完全性和隔熱性。
注：若受檢方或拜托方請求測試卷簾背火面熱輻射強度，可按GB/T 7633的有關劃定或受檢方或拜托方供給的體例停止檢測，其成果不作為卷簾防火機能的鑒定根據。
